一、 背景技术

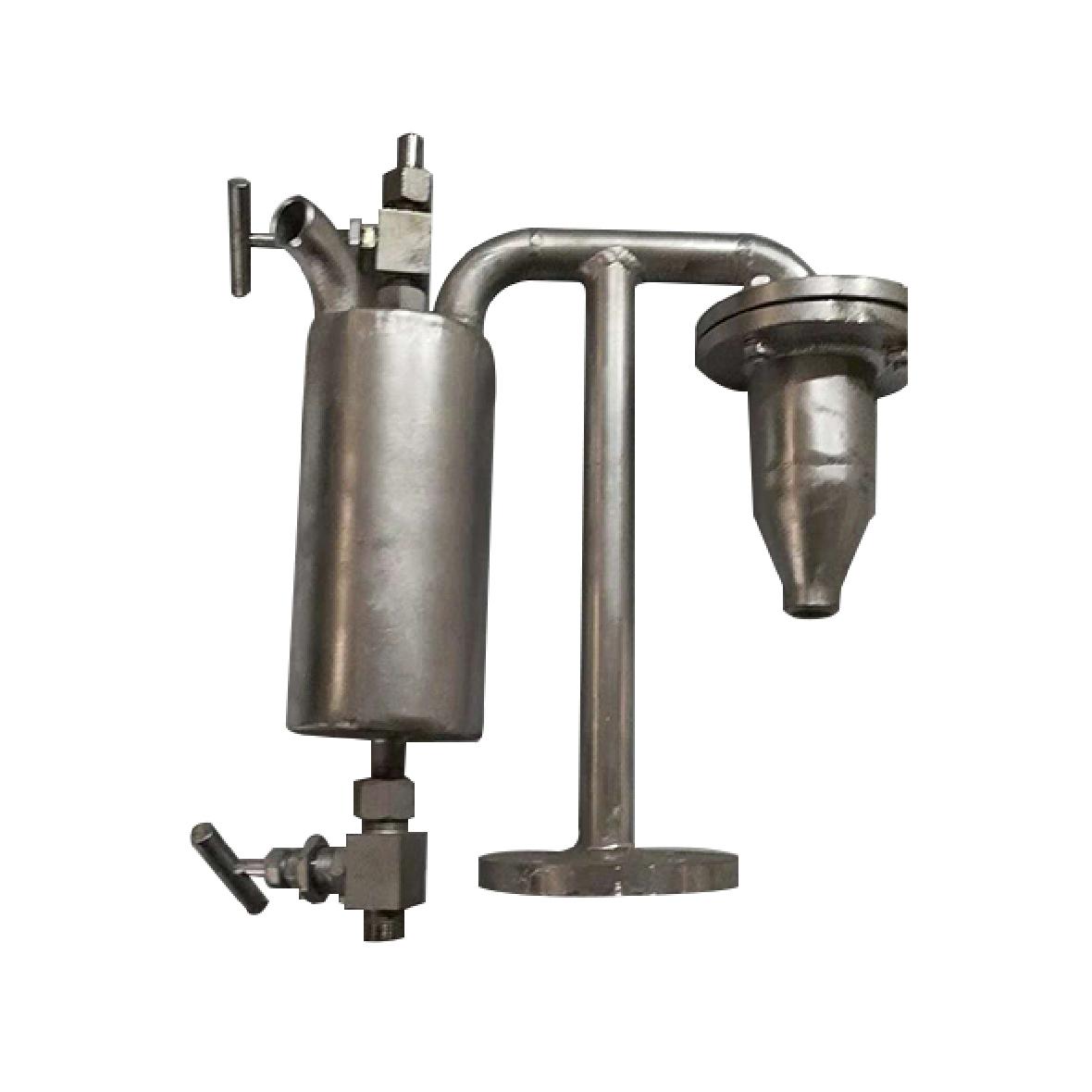

HX-89型氨雾吸收呼吸隔离装置是一种适用于氨液贮罐或氨液溶液箱排放的氨雾吸收装置。氨雾吸收及呼吸功能集中于一体，同时解决了负压虹吸现象。
以往的传统氨雾吸收采用的是专门氨雾吸收器或吸收塔设备，工艺相对复杂，成本相对较高，同时独立的呼吸阀也很难做到少量的氨雾直接进入到空气中造成的环境污染。
此装置不需要动力源，也不需要外加填料等耗材，只需定期排放和添加吸收装置内的水即可。
二、创新内容及原理说明
参照附图，当溶液箱内需要加入氨液时，箱内液面上升，气体必然派出，同时挥发出来的氨气也同时随着空气直接派出，通过图示溶液箱的①口与本述氨雾吸收隔离装置的②口直接排出，为了防止氨气混合气体从a口直接排出到大气中，本述氨雾吸收隔离装置的结构③具有单向止回功能，保证混合气体不能从a口直接排出，混合气体排向本述氨雾吸收隔离装置⑥水封装置，通过⑤插入管进入水封装置底部，此时混合气体中的氨气溶解于水，不溶于水的其他气体直接溢出水面，从b口直接排出，从而达到氨气隔离效果。
当溶液箱内氨液因为使用而逐渐减少，箱内液面下降，大气必然需要补充到溶液箱，此时空气从a口通过本述氨雾吸收隔离装置的②口直接进入到箱内，同时本述氨雾吸收隔离装置⑥水封装置内的水不会虹吸返到溶液箱内，因为此时的a口起到了破坏虹吸作用，所以此时本述氨雾吸收隔离装置又相当于呼吸阀的功能。
三、创新点：
（1）本述氨雾吸收隔离装置实现了氨雾吸收及呼吸功能于一体的结构形式。
（2）结构紧凑，体积小，直接安装在溶液箱上部即可，简单实用。
（3）水封装置内的水吸收氨气后变成氨水，可以直接回到溶液箱内继续实用，达到无污染零排放的环保要求。
四、附图说明
